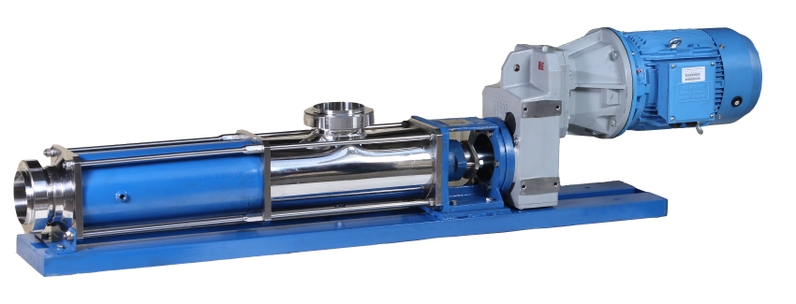

E TÍPUSÚ EXCENRIKUS CSIGASZIVATTYÚ CSALÁD

Leírás
Térfogatkiszorítás elvén, szeleprendszer nélkül működő szivattyú, mely alkalmas nehezen szállítható, nagy viszkozitású, szilárd részeket is tartalmazó anyagok szivattyúzására, akár szélsőséges körülmények között is. Számos területen bizonyította alkalmasságát, mint például: élelmiszeripar, sütőipar, konzervipar, vegyipar, tejipar, biomassza hasznosítás, stb.
Szerkezeti felépítés
A két-bekezdésű, belső menettel rendelkező gumihengerben egy egy-bekezdésű fém csiga illeszkedik. A közöttük (a menet-interferencia miatt) kialakuló spirális kamra, a fordulat függvényében spirálisan halad előre, vagy hátra térfogatváltozás nélkül. A csigadugattyú, a forgó mozgása mellett egy excentricitásnyi rádiuszú hengerpalást mentén bolygó mozgást is végez, ezért kell a meghajtásba egy billenő kapcsolat-párt is alkalmazni. A kapcsolatok gumiharanggal vannak burkolva és kenőanyaggal kerülnek feltöltésre.
Moduláris felépítése alkalmassá teszi, hogy megfeleljen a legkülönbözőbb feladatoknak akár a meglévő gép utólagos átszerelésével is. A meghajtás lehet hagyományos csapágyházas alapkivitel  vagy a hajtóművel egybeépített blokk kivitel

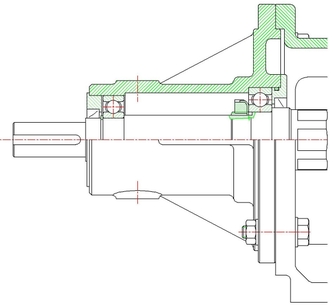

hagyományos csapágyházas

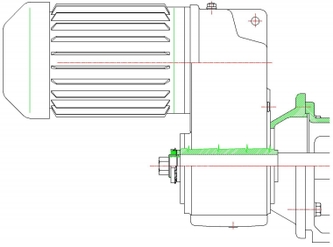

hajtóművel egybeépített blokk kivitel
Tengelytömítés

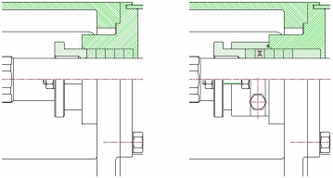

normál, vagy öblített zsinóros tömszelence

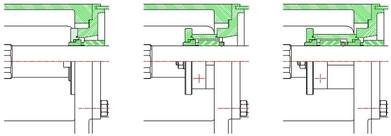

egyszeres belső; öblített; kettős rendszerű csúszógyűrűs tömítés
Szívóhenger

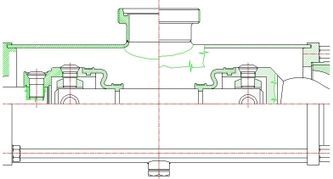

fűthető duplafalú

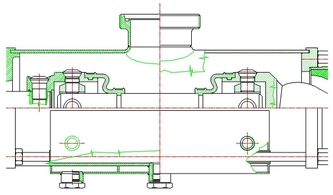

hagyományos szimplafalú

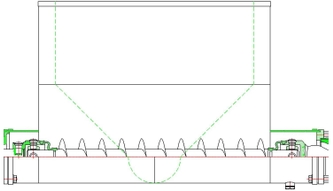

tartályos behordócsigás
Az igényelt folyadékszállítás függvényében különböző háznagyságban gyártjuk a családot
E-1
E-110 max. 1,8 m3/h
E-120 max. 0,4 m3/h
E-130 max. 0,8 m3/h
max 4 fokozat (24bar)

E-2
E-240 max 7,0 m3/h
max 3 fokozat (18 bar)

E-3
E-310 max 12 m3/h
E-320 max 26 m3/h
max 2 fokozat (12bar)

E-4
E410 max 48m3/h
E420 max 80m3/h
E-412
max 2 fok. (12bar)

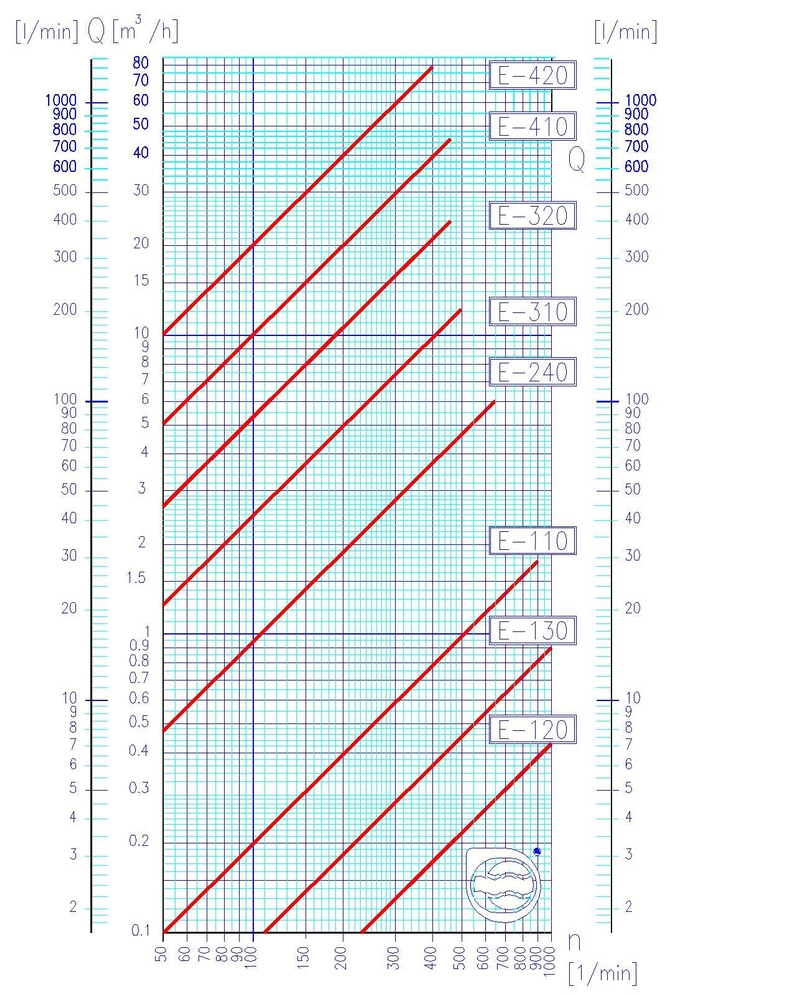

Jellegörbe

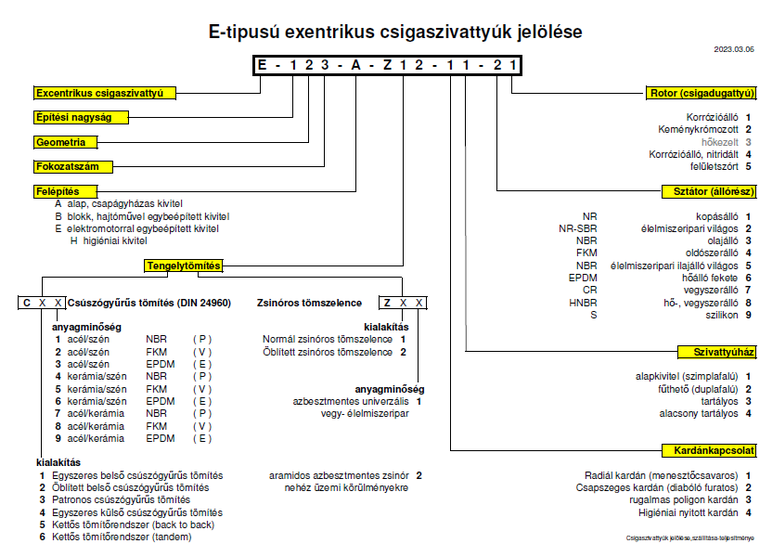

Jelölés magyarázat
E-999-X-Y99-88-77

E - szivattyú típus

999
9-építési nagyság
_9-szivattyú geometria
__9-fokozatszám

X - felépítés
A-alap, csapágyházas kivitel; B-blokk, hajtóművel egybeépített kivitel; E-elektomotorral egybeépített kivitel

Y - tengelytömítés

C-csúszógyűrűs
C9 (a C utáni első számjegy jelentése)
1-egyszeres belső csúszógyűrűs beépítés
2-öblített belső csúszógyűrűs beépítés
3-patronos csúszógyűrűs beépítés
4-egyszeres külső csúszógyűrűs beépítés
5-kettős tömítőrendszer (back to back)
6-kettős tömítőrendszer (tandem)

C_9 (a C utáni második számjegy jelentése)
1-acél/szén NBR(P)
2-acél/szén FKM(V)
3-acél/szén EPDM(E)
4-kerámia/szén NBR(P)
5-kerámia/szén FKM(V)
6-kerámia/szén EPDM(E)

Z-zsinóros tömszelence
Z9 (a Z utáni első számjegy jelentése)
1-normál zsinóros tömszelence
2-öblített zsinóros tömszelence

Z_9 (a Z utáni második számjegy jelentése)
1-azbesztmentes univerzális vegy- élelmiszeripar
2-azbesztmentes aramidos zsinóros - abrazív anyagok, nehéz üzemi körülmények

SK - hajtómű típus
R - variátor
SZTV - szabad tengelyvéges

Anyagválaszték
szivattyúház:
AöKor:GX10CrNiMoTi18
DIN 17440 1.4571

zsinóros tömszelence
azbesztmentes zsinór
aramidos zsinórzat (nehéz üzem)

csúszógyűrűs tengelytömítés: 161 tipus
állórész: kerámia, acél
forgórész: műszén
„O” gyűrűk:     NBR, FKM, CR

csigadugattyú:
kor AöKor:GX10CrNiMoTi18
DIN 17440 1.4571
X10CrNiTi 18 9
DIN 17440 1.4541
keménykrómozott
hőkezelt

gumihenger:
1. NR kopásálló
2. NR-SBR él.ip.világos
3. NBR olajálló
4. FKM (viton)  vegyszerálló
5. NBR (világ.) olajálló
6. EPDM hőálló
